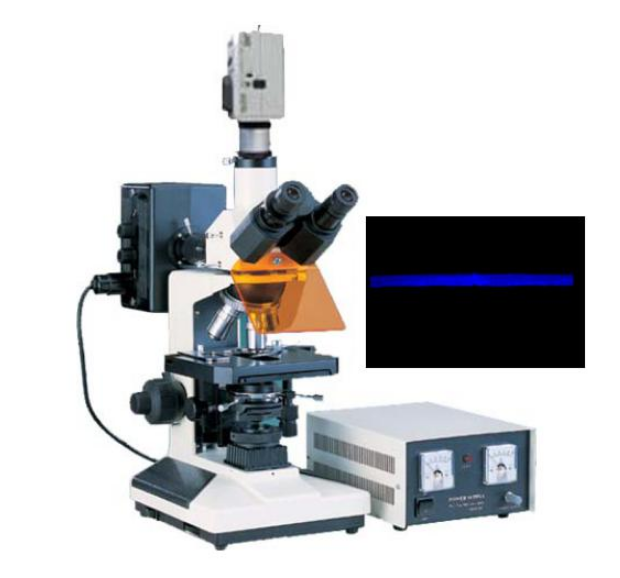

50UVC型陽光板材顯微鏡是利用本顯微鏡的特殊觀察方法。來觀察及測量板材的抗紫外線涂層厚度。
一、50UVC板材顯微鏡的用途和特點:
50UVC型陽光板材顯微鏡是利用本顯微鏡的特殊觀察方法。來觀察及測量板材的抗紫外線涂層厚度。
本系統是將光學顯微鏡技術、光電轉換技術及計算機成像技術結合在一起而開發研制成功的一項高科技產品。可以在計算機上很方便地觀察板材UV涂層圖像，得出UV層厚數據。
二、50UVC陽光板材顯微鏡的技術參數:
|
名稱 |
參數規格 |
|
目鏡筒 |
三目觀察鏡筒(傾斜30?)，雙目瞳距調55-75mm |
|
目鏡 |
大視野 WF10X(Φ20mm) |
|
物鏡 |
平場消色差物鏡 PL 4X/0.10 |
|
平場消色差物鏡 PL 10X/0.25 |
|
|
平場消色差物鏡 FL25X/0.65 |
|
|
平場消色差物鏡 PL 40X/0.65(彈簧) |
|
|
轉換器 |
四孔(內向式滾珠內定位) |
|
載物臺 |
雙層機械移動式(尺寸:160mmX140mm,移動范圍: 75mmX50mm) |
|
阿貝聚光鏡 |
N.A.1.25 可上下升降 |
|
濾色片 |
藍濾色片、磨砂玻璃 |
|
調焦機構 |
粗微動同軸調焦, 粗動松緊可調,帶鎖緊和限位裝置板,微動格值:2μm. |
|
光源 |
6V 20W鹵素?zé)?亮度可調，110V或220V |
|
落射熒光 |
電源箱110V/220V 汞燈燈箱100W/DC |
|
熒光激發濾色片:紫外光UV , 激發波長 330-400 nm |
|
|
熒光激發濾色片: 紫光 V, 激發波長 395-415 nm |
|
|
電腦攝像系統 |
1X攝影接口，標準C接口 |
|
CK-300數字?jǐn)z像系統，分辨率：2048X1536， 芯片尺寸：1/2"， USB2.0連接, 圖像質量好 ,色彩還原性好 ,圖像穩定，有多種圖像處理方式（詳細參數見CK-300攝像機介紹） |
|
|
UV層測量軟件 |
測量精度可達1微米，并可在圖像上添加文字、放置比例尺等 |
三、系統的組成 ：
1.顯微鏡主機
2.顯微成像系統
3.UV層測量軟件
